ชื่อสินค้า : BH-KZ103 Combustible Gas Alarm Controller รหัส : BH-KZ103 แบรนด์ : Bosean ไฟล์เอกสาร :

Download

รายละเอียด :

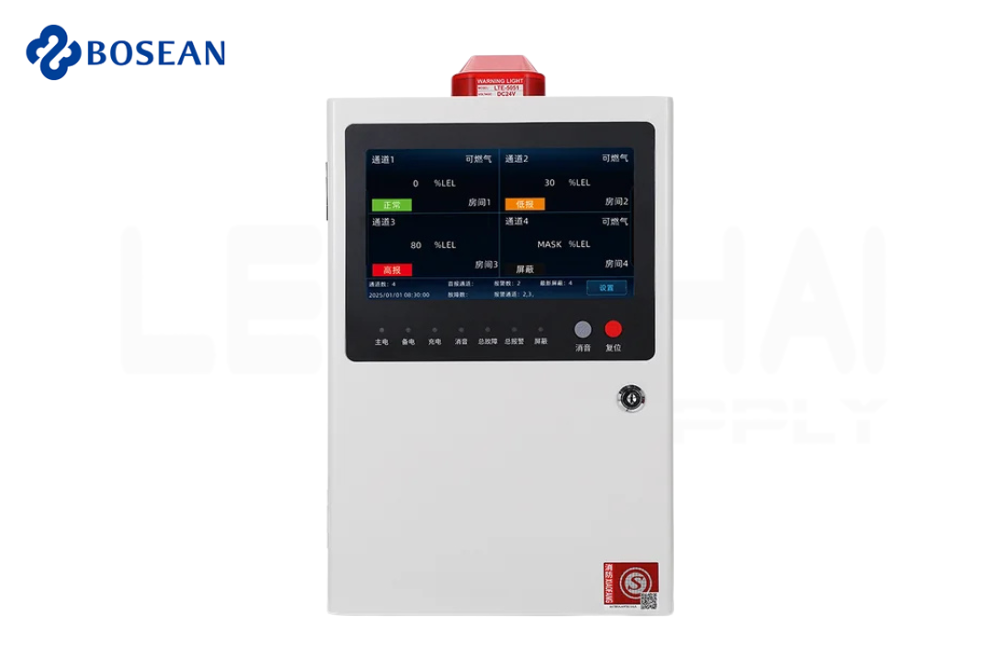

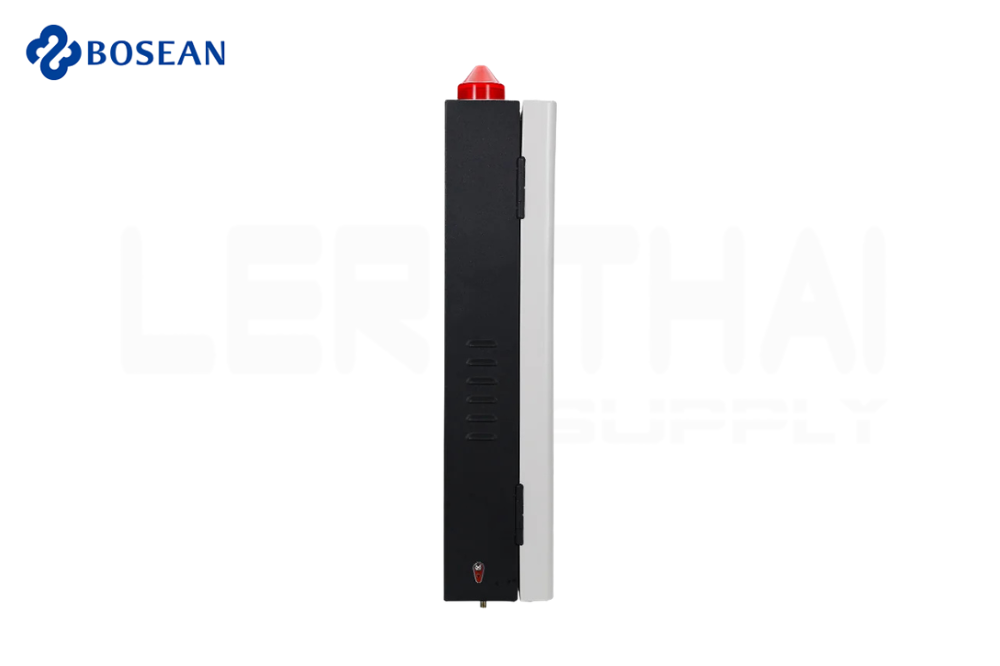

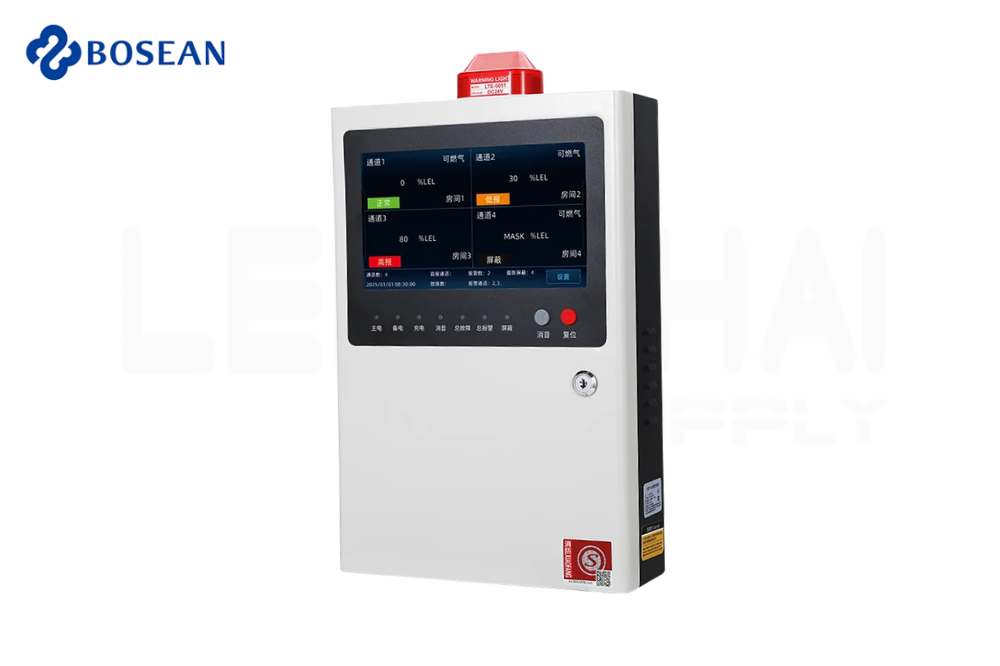

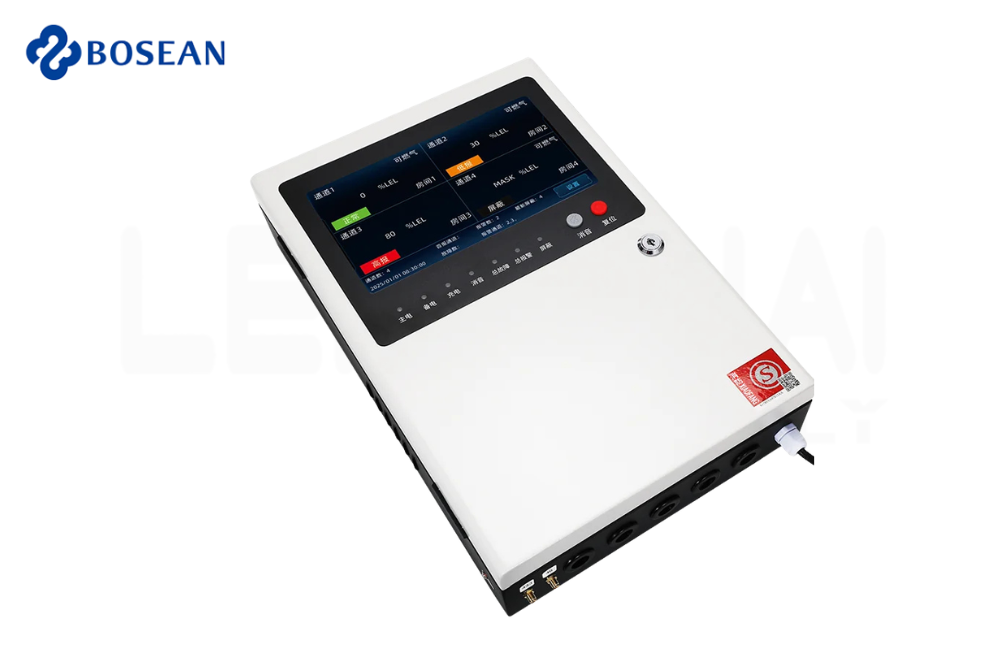

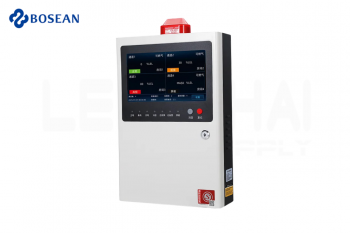

เครื่องควบคุมและแจ้งเตือนก๊าซติดไฟ รุ่น BH-KZ103 (BH-KZ103 Combustible Gas Alarm Controller)

เครื่องควบคุมและแจ้งเตือนก๊าซติดไฟรุ่น BH-KZ103 เป็นอุปกรณ์แบบติดตั้งบนผนัง ที่ออกแบบมาเพื่อเชื่อมต่อกับเครื่องตรวจจับก๊าซติดไฟ ซึ่งใช้แหล่งจ่ายไฟ 24V DC และสัญญาณการเชื่อมต่อแบบ RS485 เพื่อสร้างระบบเฝ้าระวังและแจ้งเตือนก๊าซติดไฟอย่างเต็มรูปแบบ

คุณสมบัติเด่นและการทำงาน:

• การเชื่อมต่อที่ยืดหยุ่น: ตัวเครื่องมีพอร์ตเชื่อมต่ออุปกรณ์ควบคุมภายนอกที่หลากหลาย ช่วยให้ผู้ใช้งานสามารถเลือกพอร์ตเพื่อเชื่อมต่อกับเครื่องตรวจจับได้อย่างอิสระ พร้อมรองรับการตั้งค่าการตรวจจับและแจ้งเตือนหน้างานได้อย่างง่ายดาย

• แสดงผลชัดเจน แม่นยำ: ระบบเน้นการตรวจจับก๊าซติดไฟเป็นหลัก โดยสามารถแสดงผลระดับความเข้มข้นของก๊าซที่ตรวจพบได้อย่างชัดเจน (ในหน่วย % LEL)

• ระบบสั่งการอัตโนมัติ: เมื่อความเข้มข้นของก๊าซในพื้นที่สูงเกินกว่าค่าสัญญาณเตือนที่ตั้งไว้ หน้าสัมผัสเอาต์พุตจะทำงานเพื่อสั่งการอุปกรณ์ภายนอกที่เชื่อมต่อไว้ทันที เช่น ไฟสัญญาณเตือน และพัดลมระบายอากาศ

ฟังก์ชันเด่นของตัวเครื่อง (Main Features):

• รองรับการเชื่อมต่ออินเทอร์เน็ตผ่านเครือข่าย 4G

• หน้าจอแสดงผลแบบสัมผัส (Touchscreen) ขนาดใหญ่ 10.1 นิ้ว

• รองรับการเชื่อมต่อสูงสุดถึง 128 จุด (128 Channels): รองรับความจุแบบ 4 x 32 จุด ครอบคลุมพื้นที่การใช้งานขนาดใหญ่

• สัญญาณเอาต์พุตรีเลย์ 4 ชุด (4-channel relay output)

• มาพร้อมแบตเตอรี่สำรองชนิดตะกั่วกรด (Lead acid backup battery)

• รองรับการเชื่อมต่อกับตู้ระบบไฟสำรองรุ่น BH-BD32

• ออกแบบมาให้จับคู่การทำงานร่วมกับกล่องจ่ายไฟแบบแยกอิสระ (Independent power box)

• รองรับการอัปเดตระบบผ่าน USB OTA

ข้อควรระวังเพื่อความปลอดภัย: เครื่องควบคุมรุ่นนี้ ไม่ใช่ อุปกรณ์ป้องกันการระเบิด (Non-explosion-proof) จึงต้องทำการติดตั้งไว้ในพื้นที่ที่ปลอดภัยเท่านั้น

Technical Parameters

Working voltage:	AC Power Rated Voltage: AX220V ± 15% 50Hz; Working Current: ≤ 1.6A  Backup battery lead-acid battery 12V2.8Ah; Quantity: 2; Charging current: ≤ 0.5A
Working environment:	Temperature: 0°C~+40°C Humidity ≤ 95%
Output power supply voltage:	DC24V±6V
Display mode:	10.1-inch touch screen and status indicator light
Number of records:	Alarm records: 10000  Fault records: 2000
Input signal:	Supports two-wire RS485 digital signal
Capacity:	A total of 128 channels (4 * 32) with matching capacity
Output signal:	4 relay contacts output  (capacity 10A/250VAC or 10A/30VDC)
Size and weight:	430 * 290 * 95mm, approximately 6kg



 Technical Specification

BH-BD32 (Standby Power Supply Box)
Operating temperature	0°C~+40°C
Relative humidity	≤ 95%
Load capacity	32 detectors
Size	400*340*97mm
Working voltage	AC power supply rated voltage: AC220V ± 15% 50HZ; Working current: ≤ 2.6A  Backup battery Lead acid battery 12V9.0Ah; Quantity: 2; Charging current: ≤ 0.5A
Installation method	Fix the accessory backplate on a sturdy wall with expansion screws, and fix the two slot accessories on the back of the chassis with screws to ensure a stable assembly of the host slot and backplate
