ชื่อสินค้า : LFT2010 High Accuracy Pressure Sensor รหัส : LFT2010 แบรนด์ : LEFOO ไฟล์เอกสาร :

Download

รายละเอียด :

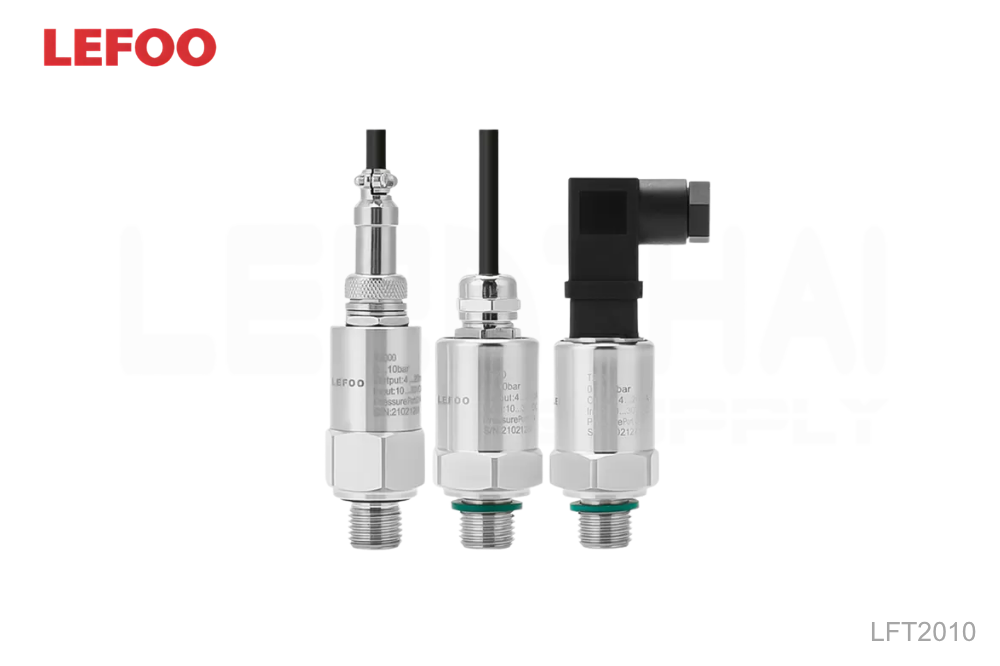

เซนเซอร์วัดความดันความแม่นยำสูง (High Accuracy Pressure Sensor) รุ่น LFT2010

ทรานสมิตเตอร์วัดความดันความแม่นยำสูง รุ่น LFT2010 ทำงานด้วยแกนประมวลผลแบบซิลิคอนชนิดกระจายตัวที่บรรจุน้ำมัน (Oil-filled diffusion silicon core) ซึ่งมีความแม่นยำสูง ตัวเครื่องผ่านการทดสอบคุณภาพอัตโนมัติด้วยระบบคอมพิวเตอร์ และมีการใช้กระบวนการปรับแต่งความต้านทานด้วยเลเซอร์ (Laser resistance trimming process) เพื่อชดเชยค่าจุดศูนย์ (Zero point) และชดเชยอุณหภูมิให้ครอบคลุมช่วงการทำงานที่กว้างขวาง

คุณสมบัติเด่น:

• ประสิทธิภาพสูง: โดดเด่นด้วยความแม่นยำระดับสูง (High precision) และคุณภาพที่ยอดเยี่ยม

• เทคโนโลยีอัจฉริยะ: ประยุกต์ใช้ไมโครคอนโทรลเลอร์ (MCU) ประสิทธิภาพสูงที่ใช้พลังงานต่ำ ทำหน้าที่รวบรวมสัญญาณความดันและแปลงเป็นเอาต์พุตสัญญาณแอนะล็อกมาตรฐาน (Standard analog signal output) ได้อย่างแม่นยำ

• ดีไซน์กะทัดรัด: ตัวเครื่องมีขนาดเล็กกะทัดรัด (Small size) ช่วยให้ประหยัดพื้นที่และติดตั้งใช้งานได้อย่างง่ายดาย (Easy installation)

การประยุกต์ใช้งาน: ซีรีส์ LFT2010 เหมาะสำหรับการวัดความดันของตัวกลางประเภทของไหล (Fluid media) ในระบบทดสอบที่ต้องการความแม่นยำสูง โดยมีการใช้งานอย่างแพร่หลายในระบบต่างๆ เช่น:

• ระบบป้องกันอัคคีภัย (Fire protection)

• ระบบบำบัดน้ำ (Water treatment) และระบบจ่ายน้ำ (Water supply systems)

• อุปกรณ์นิวเมติกส์และเครื่องอัดอากาศ หรือ ปั๊มลม (Air compressor pneumatic devices)

• ระบบอัตโนมัติในโรงงานอุตสาหกรรม (Factory automation)

Specification

General	Value
Measurement Range	0~0.1...40MPa
Overload Pressure	1.5 times of the rated pressure
Accuracy¹	±0.1%F.S
Stability	<0.1%F.S/year
Working Temp	-20°C~85°C
Storage Temp	-40°C~100°C
Measured Medium	Gas or liquid compatible with 304 and 316L stainless steel, Fluorine rubber or Nitrile rubber
Electrical Properties	2-wired	3-wired		4-wired
Output Signal	4~20mA	0~5V²	0~10V³	RS-485
Power Supply	10~36VDC	10~36VDC	14~30VDC	10~30VDC
Electrical Connection	DIN43650A (Big Hirschmann), M12 waterproof outlet, GX12 aviation connector (three-core/four-core), M12 four-core aviation connector
Enclosure Protection	IP54 (GX12 aviation connector), IP65 (DIN43650A, M12 waterproof outlet, M12 four-core aviation connector)
Pressure Connection	G1/4, NPT1/4, R1/4, G1/2, 7/16-20UNF, M201.5, M101, M14*1.5, etc.
Pressure Form	Gauge Pressure G
Certification	RoHS, EU electrical safety standard CE

① Measured at 25°C, including the comprehensive accuracy of linearity, repeatability and hysteresis

② When the output is 0-5V, the accuracy of zero-point pressure is 0.25%

③ When the output is 0-10V, the accuracy of zero-point pressure is 0.25%
