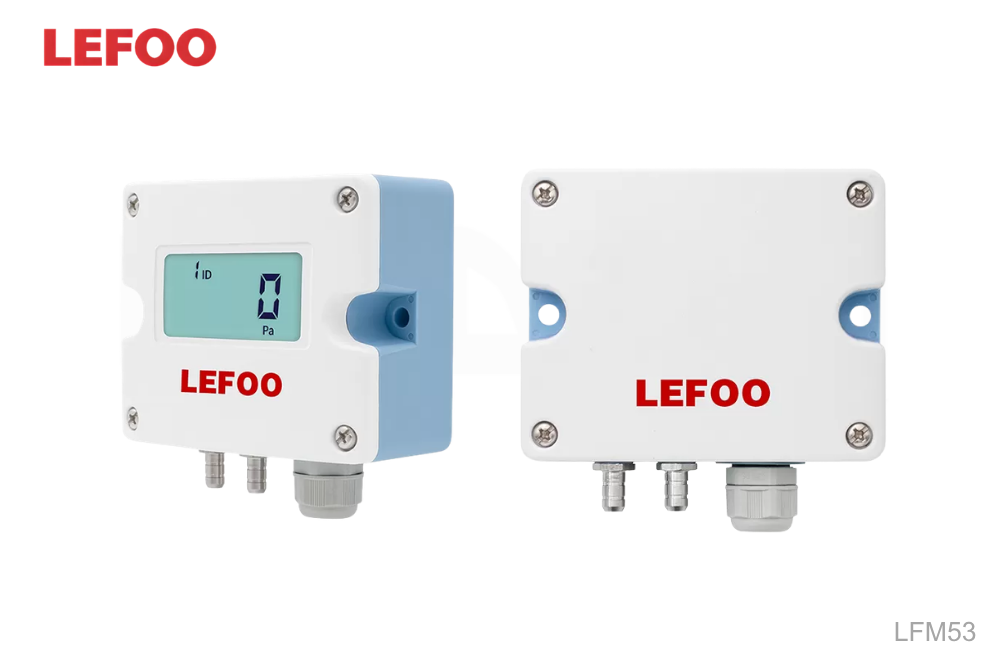

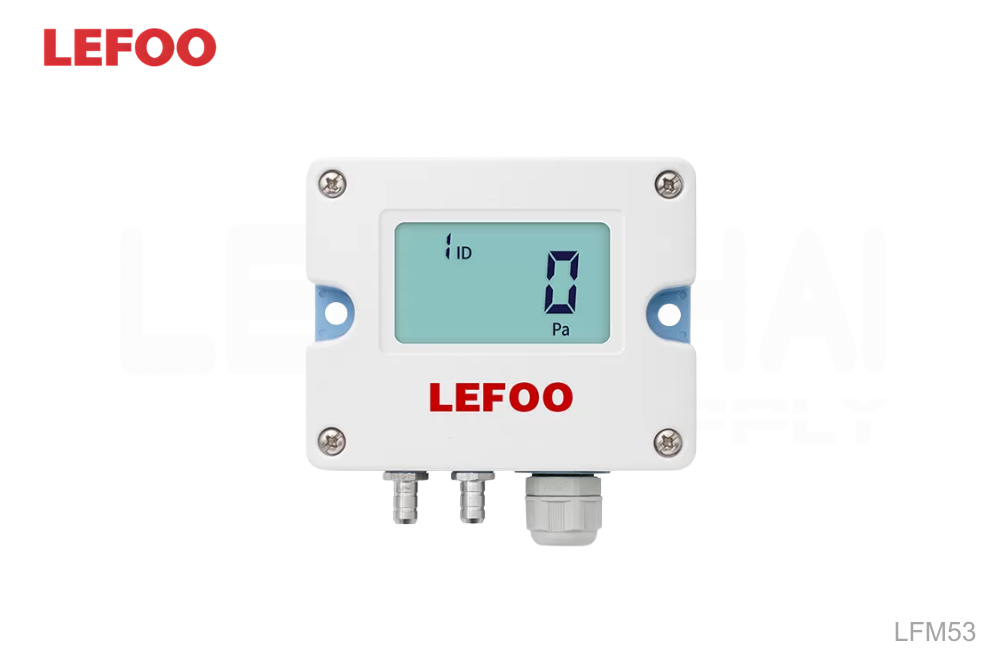

ชื่อสินค้า : LFM53 Differential pressure Transmitter รหัส : LFM53 แบรนด์ : LEFOO ไฟล์เอกสาร :

Download

รายละเอียด :

ทรานสมิตเตอร์วัดความดันแตกต่าง (Differential Pressure Transmitter) ซีรีส์ LFM53

ทรานสมิตเตอร์วัดความดันแตกต่าง (Differential Pressure Transmitter) ซีรีส์ LFM53 เลือกใช้เทคโนโลยีแกนประมวลผลความดันระดับไมโครแบบใช้ความร้อน (Thermal micro-pressure core) โดยอาศัยช่องทางการไหลขนาดจิ๋ว (Micro-flowpath) ที่ผสานเข้ากับชิปเซนเซอร์ ทำหน้าที่ตรวจจับความดันอากาศผ่านการวัดการเปลี่ยนแปลงของการไหลเวียนความร้อน (Thermal flow)

คุณสมบัติเด่น:

• รองรับความดันเกินพิกัดได้สูง (Strong overload capacity)

• มีประสิทธิภาพในการป้องกันสัญญาณรบกวนที่ยอดเยี่ยม (Strong anti-interference ability)

• ครอบคลุมช่วงการวัดความดันที่กว้าง (Wide measurement range)

• รองรับการส่งสัญญาณเอาต์พุตได้หลากหลายรูปแบบ (Multi-signal output)

การประยุกต์ใช้งาน: ซีรีส์ LFM53 นิยมนำมาใช้อย่างแพร่หลายในการตรวจวัดอากาศหรือก๊าซที่เป็นกลาง (Neutral gas) โดยเฉพาะในระบบต่างๆ ดังนี้:

• ระบบปรับอากาศและระบายอากาศ (HVAC)

• ระบบควบคุมกระบวนการ (Process control) และการควบคุมสภาพแวดล้อม (Environmental control)

• ห้องปลอดเชื้อหรือคลีนรูม (Clean room)

• ระบบอื่นๆ ที่ต้องการความแม่นยำในการตรวจวัดความดันแตกต่างระดับไมโคร (Micro-differential pressure detection)

Specification

General	Value
Measured Medium	Dry air and neutral gases
Pressure Range	±25Pa, ±50Pa, ±100Pa
Overload/Burst pressure	Overload pressure: 7kPa / Burst pressure: 20kPa
Accuracy	±25Pa: ±1Pa, ±50Pa: ±1%F.S, ±100Pa: ±0.5%F.S
Operating temperature	-20°C~70°C
Compensated temperature	-10°C~60°C
Storage temperature	-40°C~80°C
Temp. Drift Value	0.03%FS/°C
Protection Level	IP65
Electrical connections	4-wired	6-wired
Output signal	RS-485	4~20mA, 0~10VDC
Power Supply	9~30VDC, 24VAC±20%	12~30VDC, 24VAC±20%
Pressure Connection	Metal barbed interface, Φ6.2mm
Communication	RS-485 standard interface, Modbus RTU Protocol
Certification	RoHS, CE
Electromagnetic compatibility	EN 61326-1

① When RS485 output (non-isolated) products use AC power, an isolated 24VAC power supply is required.

Mechanical Parameters

General	Value
Shell material	PC industrial plastic
Flame retardant grade	UL94-V0
Protection grade	IP65
Pressure port	Metal barb port Ø6.2mm
Cable gland	Cable diameter up to Ø8mm
Weight	200g
