ชื่อสินค้า : LFZ-DQ Electrical regulating ball valve รหัส : LFZ-DQ แบรนด์ : LEFOO ไฟล์เอกสาร :

Download

รายละเอียด :

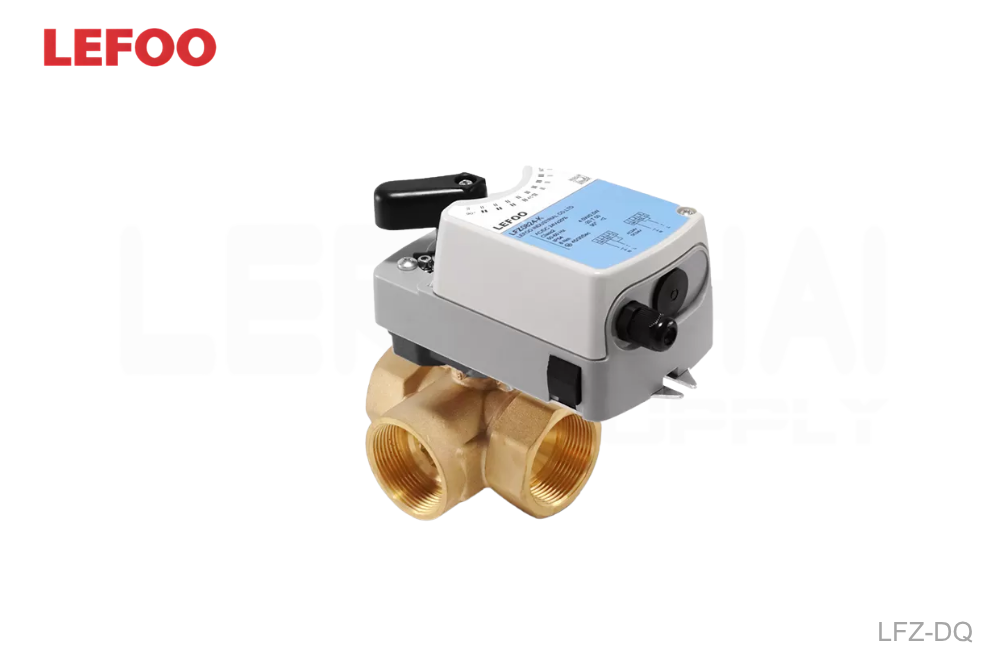

บอลวาล์วควบคุมด้วยไฟฟ้า (Electrical regulating ball valve) รุ่น LFZ-DQ

ในระบบปรับอากาศ (HVAC) และระบบท่อน้ำ บอลวาล์วรุ่นนี้ถูกนำมาใช้เป็นวาล์วควบคุมอัตโนมัติ โดยมีจุดเด่นที่สามารถปรับอัตราส่วนการไหลได้ มีความน่าเชื่อถือสูง และมีอายุการใช้งานที่ยาวนาน

คุณสมบัติและข้อมูลจำเพาะที่สำคัญ:

• โครงสร้างและการปิดผนึกที่แข็งแรง: เสริมความแข็งแรงของแหวนซีลตัววาล์วด้วยวัสดุกราไฟต์ (Graphite) และใช้แหวนซีลก้านวาล์วแบบ EPDM คู่ (Double EPDM)

• ประสิทธิภาพการควบคุมการไหล: ภายในตัววาล์วมีโครงสร้างกระจายการไหลแบบปีกผีเสื้อในตัว (Integrated valve distribution butterfly) ทำให้ทนทานต่อความดันแตกต่างแบบย้อนกลับ (Reverse pressure difference) และมีลักษณะการไหลแบบเปอร์เซ็นต์เท่ากัน (Equal percentage flow)

• รองรับแรงดันสูง:

  • ทนแรงดันขณะปิดวาล์ว (Turn-off pressure) ได้สูงถึง 1.4MPa

  • พิกัดแรงดันใช้งาน (Rated working pressure) อยู่ที่ระดับ PN20

  • ทนความดันแตกต่างในการทำงานสูงสุด (Maximum working pressure difference) ได้ที่ 0.35MPa

• ฟังก์ชันการควบคุมด้วยมือ: มาพร้อมปุ่มกดสำหรับสั่งการทำงานหัวขับด้วยระบบแมนนวล (Manual actuator short-circuit push button) เพื่อความสะดวกในการใช้งาน

• อุณหภูมิการทำงาน: รองรับอุณหภูมิการทำงานครอบคลุมตั้งแต่ -5 °C ถึง 121 °C

• การประยุกต์ใช้งาน: เหมาะอย่างยิ่งสำหรับติดตั้งในระบบปรับอากาศส่วนกลาง (Central air conditioning), ระบบจ่ายน้ำร้อนและน้ำเย็น รวมถึงระบบเพิ่มความชื้นด้วยไอน้ำ (Steam humidification) เป็นต้น

General	Value
Diameter range	DN15-DN150
Connection mode	DN15-DN50(female thread connection) DN65-DN150(flanged connection)
Medium	Hot and cold water, unsaturated steam, 50% ethanol water, etc.
Medium temperature range	-5°C-120°C
Adjustable ratio of valve	>100
Leakage rat	no leakage from the factory
Max. allowable pressure difference	0.35Mpa
Max. cut off pressure difference	1.4Mpa
Rotation angle	0-90°
Installation position	vertical installation
Flow characteristics	Equal percentage
Bearing pressure of valve body	1.6Mpaflang2.0Mpa screw thread
Material of valve body	Forged brass (thread) nodular cast iron (flange)
Valve core material	304 stainless steel
Valve stem material	304 stainless steel
Sealing ring	EPDM
