ชื่อสินค้า : LFZ-Q Fast running Rotary actuators รหัส : LFZ-Q แบรนด์ : LEFOO ไฟล์เอกสาร :

Download

รายละเอียด :

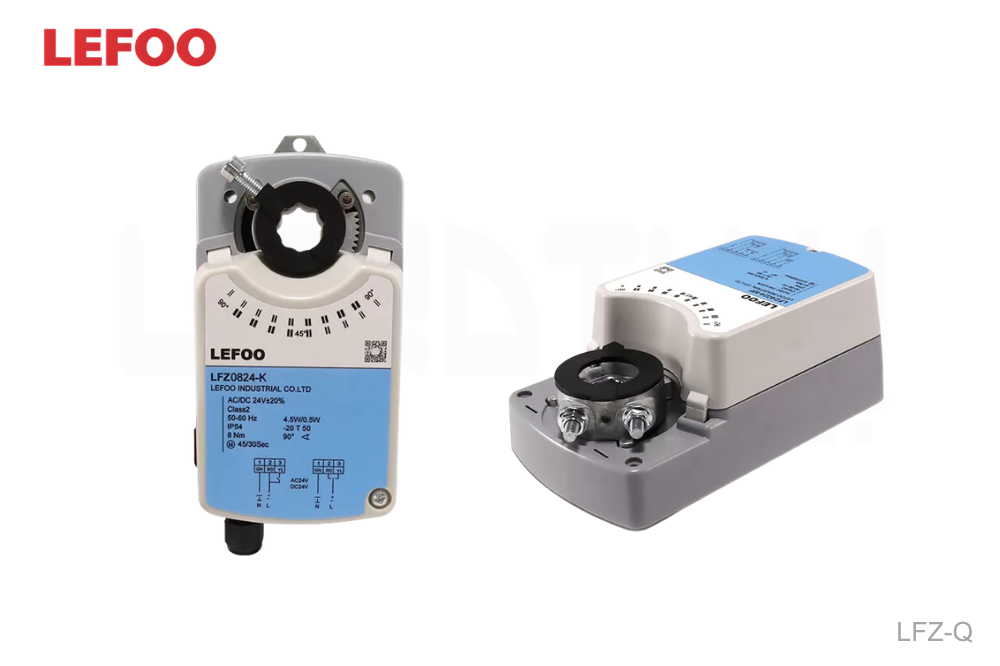

หัวขับแบบหมุนชนิดทำงานเร็ว (Fast running Rotary actuators) รุ่น LFZ-Q

หัวขับแดมเปอร์ไฟฟ้า (Electric Damper Actuators) ซีรีส์ LFZ-Q05/08/16/24/40 เลือกใช้มอเตอร์กระแสตรง (DC Motor) หรือมอเตอร์แบบไร้แปรงถ่าน (Brushless Motor) นำเข้าเป็นแหล่งพลังงาน โดยมีแรงบิดให้เลือกใช้งานตั้งแต่ 5NM, 8NM, 16NM, 24NM ไปจนถึง 40NM อุปกรณ์ซีรีส์นี้ได้รับการใช้งานอย่างแพร่หลายในระบบขนส่งทางราง, ระบบระบายอากาศ, ห้องปฏิบัติการ และในสายงานอื่นๆ ที่ต้องการการควบคุมที่รวดเร็ว

คุณสมบัติเด่น:

• การติดตั้งยืดหยุ่น: สามารถติดตั้งและยึดเข้ากับแกนเชื่อมต่อเพลาของแดมเปอร์ได้ง่าย ไม่ว่าจะเป็นเพลาสี่เหลี่ยม, เพลากลม หรือรูปทรงอื่นๆ

• ประสิทธิภาพสูง: มีอายุการใช้งานที่ยาวนาน, มีเสียงรบกวนต่ำ และสามารถตอบสนองการควบคุมอัจฉริยะแบบมัลติฟังก์ชัน

• ฟังก์ชันการทำงานแบบแมนนวล: ผลิตภัณฑ์ทุกรุ่นในซีรีส์นี้มาพร้อมฟังก์ชันการสั่งการด้วยมือ (Manual operation) และระบบจำกัดระยะการทำงานด้วยมือ (Manual limit)

• ความปลอดภัยและมาตรฐาน: ตัวอุปกรณ์มีระดับการป้องกันฝุ่นและน้ำตามมาตรฐาน IP54 พร้อมด้วยระบบป้องกันการโอเวอร์โหลด (Overload protection) อย่างเต็มรูปแบบ เพื่อรับประกันความปลอดภัยสูงสุดในการใช้งาน

Specification

General	Value
Electrical parameters	Rated Voltag	AC24V 50/60Hz DC24V /AC100...240V 50/60Hz
	Rated Voltage Range	AC/DC 19.2...28.8V/AC85V...AC265V
	Power Consumption	Running Status4.5W,Standby Status 0.5W
	Cable Size	0.5mm²
	Terminal Size	Max2mm
Function parameter	Torque	5Nm	8Nm	16Nm	40Nm	48Nm
	Suitable damper Size	0.5m²	1.2m²	2.5m²	1.2m2	4.2m²
	Rotation direction	Can be selected by DIP switch
	manual adjustment	Actuator can be manually adjusted after pressing the gear set disengagement button
	Nominal/Maximum Corner	90°/95°
	noise level	46dBA (within 1 meter)
	location indication	Rotation angle provided by position indicator
Work Environment	Electrical Grade	III (SELV)II (Double Insulation)
	Degree of Protection	IP54
	Working Temperature	-20°C～+50°C
	Storage Temperature	-30°C～+80°C
	Temperature Test	95%RH,No Condensation/EN 60730-1
Dimension Drawing	L×W×H/mm	see dimensional details
	Minimum shaft length	>50mm
	Weight	<1.3 Kg
