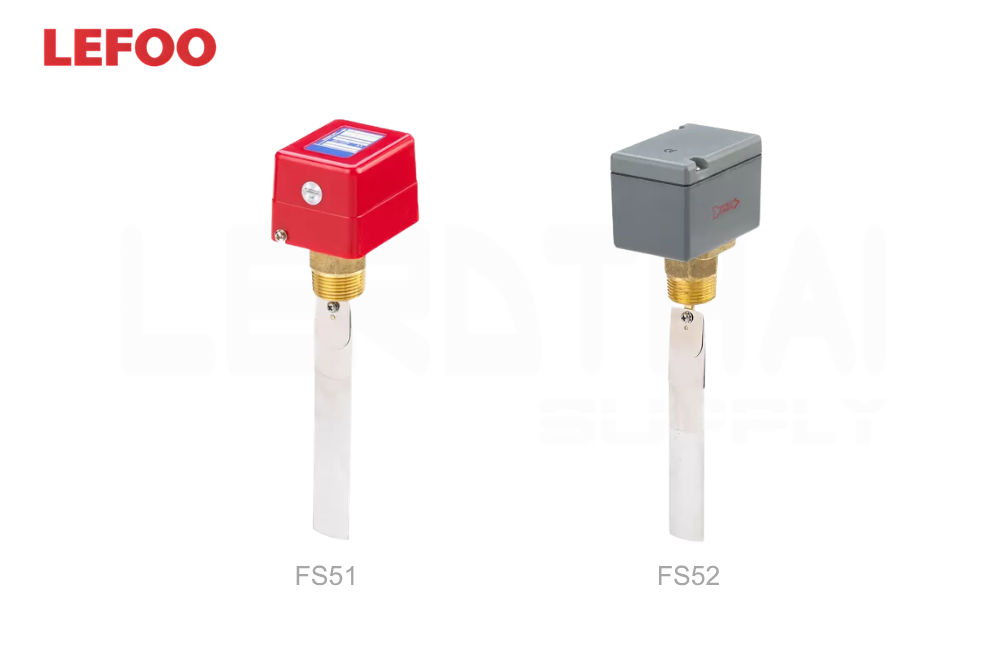

ชื่อสินค้า : FS5 Series (FS51-FS52) Liquid flow switch รหัส : FS51-FS52 แบรนด์ : LEFOO ไฟล์เอกสาร :

Download

รายละเอียด :

สวิตช์ควบคุมการไหลของเหลว (Liquid Flow Switch) FS5 Series ได้รับการออกแบบมาเพื่อตรวจจับและควบคุมการเปลี่ยนแปลงของอัตราการไหลของของเหลวภายในท่อ เช่น น้ำ, เอทิลีนไกลคอล (Ethylene Glycol) หรือของเหลวประเภทอื่นๆ ที่ไม่เป็นอันตราย

เมื่ออัตราการไหลของของเหลวมีค่าสูงกว่าหรือต่ำกว่าค่าที่ตั้งไว้ หน้าสัมผัสสวิตช์แบบ Single-Pole Double-Throw (SPDT) จะทำงานโดยเชื่อมต่อกระแสไฟฟ้าให้กับวงจรหนึ่ง และทำการตัดการเชื่อมต่อกระแสไฟฟ้าของอีกวงจรหนึ่งในเวลาเดียวกัน

โดยทั่วไปแล้ว สวิตช์ควบคุมการไหล FS5 Series มักถูกนำไปประยุกต์ใช้งานในระบบควบคุมการทำงานที่เกี่ยวเนื่องกัน (Chain Reaction) หรือใช้เป็นระบบป้องกันความเสียหายในกรณีที่ไม่มีของเหลวไหลในระบบ ("No Flow" Protection)

คุณสมบัติเด่น (Features)

• รองรับแรงดันสูง: ทนแรงดันของเหลวสูงสุดที่ 1 MPa สามารถประยุกต์ใช้งานได้หลากหลายรูปแบบ

• ขนาดท่อที่รองรับ (มาตรฐาน): มาพร้อมใบพายสแตนเลส (Paddle) จำนวน 3 ชิ้น สามารถใช้งานกับท่อขนาดเส้นผ่านศูนย์กลาง 25 ถึง 75 มม.

• ปรับแต่งได้ตามการใช้งาน: สามารถปรับเปลี่ยนจำนวนและตัดลดความยาวของใบพายได้ตามความต้องการของลูกค้า

• รองรับท่อขนาดใหญ่: หากใช้ร่วมกับใบพายเสริมขนาด 6 นิ้ว สวิตช์ควบคุมการไหลของเหลว (Liquid Flow Switch) ซีรีส์ FS จะสามารถใช้งานกับท่อขนาดเส้นผ่านศูนย์กลาง 100 ถึง 150 มม. ได้

• ตั้งค่าการไหลได้: ผู้ใช้งานสามารถปรับตั้งและกำหนดค่าอัตราการไหลได้ตามต้องการ

• ติดตั้งและเดินสายไฟง่าย: สวิตช์ควบคุมการไหลรุ่น FS52 ได้รับการออกแบบให้มีพื้นที่ภายในกว้างขวาง เพื่อความสะดวกในการเดินสายไฟ

• ตัวเลือกวัสดุเฉพาะทาง: รุ่น FS51/FS52 มีตัวเลือกรูปแบบข้อต่อสแตนเลสให้สั่งเพิ่มเติม ซึ่งเหมาะสำหรับการใช้งานกับสารแอมโมเนียและตัวกลางประเภทอื่นๆ

Specification (FS flow switch)

Actuate flow (m³/h)
Pipe Diameter (mm)		25	32	40	50	65	80	100	125	150	200	100*	125*	150*	200*
Min Adjustment	Flow increase (red blue closed)	0.95	1.32	1.70	3.11	4.09	6.24	14.8	28.4	43.2	85.2	8.4	12.9	16.8	46.6
	Flow decrease (red yellow closed)	0.57	0.84	1.14	2.16	2.84	4.32	11.4	22.9	35.9	72.7	6.13	9.31	12.26	38.6
Max Adjustment	Flow increase (red blue closed)	2.0	3.02	4.36	6.6	7.84	12.0	29.1	55.6	85.2	172.6	13.4	26.8	32.7	94.26
	Flow decrease (red yellow closed)	1.93	2.84	4.09	6.13	7.23	11.4	27.7	53.4	81.8	165.8	17.3	25.21	30.66	90.85

หมายเหตุ:

1. ค่าอัตราการไหลข้างต้นเป็นเพียงข้อมูลอ้างอิงเพื่อประกอบการตัดสินใจเลือกใช้งาน

2. ตัวเลขที่มีเครื่องหมาย " * " กำกับ คือค่าสำหรับโฟลว์สวิตช์รุ่นที่ใช้ใบพาย 4 ใบ ในขณะที่ตัวเลขซึ่งไม่มีเครื่องหมาย " * " กำกับ คือค่าสำหรับโฟลว์สวิตช์รุ่นที่ใช้ใบพาย 3 ใบ (1, 2, 3)

3. การเลือกใช้ใบพายจะขึ้นอยู่กับอัตราการไหลภายในท่อหลัก ณ จุดที่ติดตั้งโฟลว์สวิตช์
